miércoles, 29 de septiembre de 2010


DRAKKAR VIKINGO




Esta lámina es la clave para hacer el barco. Se muestran las cuadernas por mitades, luego con Corel, photoshop o simplemente a mano debemos hacer el trazado completo. Previamente debemos sacar una fotocopia de la imagen, acordarnos en que escala la sacamos para hacer las otras copias.

PLANO DEL DRAKAR













































Nueva maqueta.

Mientras terminaba el helicóptero Cougar, se me ocurrió que podríamos hacer con aquellos que les guste los navios uno de ellos, pero de las primeras civilizaciones. Encontré unos planos de un Drakkar Vikingo, y de un Birreme, ambos son interesantes y simples de hacer. Vamos a construir el Vikingo, Podemos utilizar madera balsa para todo el navio, madera terciada para las cuadernas y làminas de cedro de 5mm de ancho por 2 mm de espesor o bien cartón grueso para las partes mas rígidas y laminas de aluminio o cobre para el enchapado, las cuadernas.
Puse las copias de los planos tomados de la pagina de Modelismo Naval> Planos> drakkar vikingo. Ocurre que quien lo puso en la red no se percató que son de diferentes tamaños, lo que hace en el momento de armar las copias en una sola no coincidan las partes, por lo tanto debemos recurrir a Photoshop o Corel Draw y hacer que todas las unidades esten en la misma escala.
Con el plano de la derecha tenemos la vista general de nuestro futuro navio. El barco tenía unos 30 metros de eslora y 5 metros de manga de manera que podemos ampliar el plano hasta que tenga unos 60 cm de largo (en los extremos del barco) y 10 cm en la parte mas ancha de la cubierta. Multiplicando por 2 las medidas reales del barco, si se lo quiere hacer mas grande solo hay que multiplicar por 3, 4 o el numero que les guste.
La parte inferior de la lámina muestra un corte de arriba y abajo del navio, que esta enumerado del 1 al 6. Esto marca la posición de las cuadernas que iran fijadas a la quilla o parte central longitudinal del barco.A la izquierda tenemos una vista de frente del drakkar y en el vemos las curvas de las cuadernas con las que le daremos la curvatura a la quilla. El problma radica ahora en como bajar la información de ese dibujo. Primero: tenrmos que tener cuidado que el ancho del drakkar visto de frente sea igual al de la primer lamina, sino despues vienen los rompederos de cabeza por no coincidir nuestro material. Segundo: podemos calcar las vistas y siu somos observadores veremos que son 6 medias cuadernas. Por lo tanto calcamos la primer cuaderna en una hoja, luego doblamos la misma por el eje del barco (divide derecha e izquierda) y calcamos la parte dibujada, cuando la abrimos tenemos las cuaderna entera. Podemos hacer lo mismo utilizando Photoshop o Corel Draw se consigue mayor presición. Cuando tengamos las seis cuadernas las pegamos en la madera (balsa o terciada o cartón) y están lista para ser cortadas y pulidas, luego le daremos el espesor para que quede libre la cubierta del barco. Chau, nos vemos....

lunes, 20 de septiembre de 2010

A los amigos que me enviaron E-mail para contactarse, he querido responder pero no puedo debe ser otro chad o correo electrónico. Si quieren contactarse por correo electrónico este es el mio: dronarjuna@yahoo.com.ar. Saludos



jueves, 9 de septiembre de 2010

domingo, 5 de septiembre de 2010

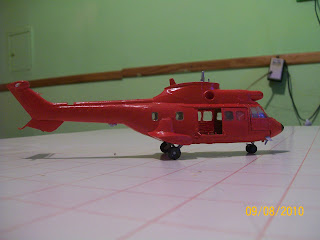

No quise pintar el helicoptero, con colores de guerra, por eso lo pinte con acrílico rojo. La gabina y los comandos, fueron coloreados con pinturas para maquetas. Pense en rojo para usos generales, salvatajes, bomberos, rescates. Bueno además me gusta el rojo. Jajajaja!

FUSELAJE


AS 332 M1 SUPER PUMA
